1.1 表面粗糙度簡介

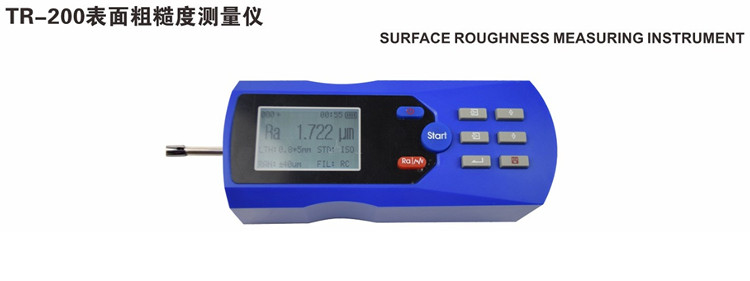

TR200表面粗糙度測量儀是適合于生產現場環境和移動測量需要的一種小型手持式儀器，它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。
1.2 測量原理
本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上給出，也可在打印機上輸出，還可以與PC機進行通訊。
1.3 儀器主要特點
* 15個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、RPc、Rmr；
* 采用高精度電感傳感器；
* 具有RC、PC-RC、GAUSS、D-P四種濾波方式；
* 兼容ISO、DIN、ANSI、JIS四種標準；
* 帶背光128×64 點陣液晶，可顯示全部參數、輪廓圖形和中英文菜單；
* 采用DSP芯片進行控制和數據處理；
* 內置鋰離子充電電池及充電保護電路；
* 機電一體化設計，體積更小；
* 連接打印機，可打印全部參數及輪廓圖形；
* 內置標準RS232接口，可轉換成USB與PC機通訊；
* 具有自動關機及各種操作提示信息；
* 可選配微型打印機，打印全部測量結果；
* 可選配PC機粗糙度測量分析軟件，具有分析模塊和數據庫管理模塊；
* 可選配曲面傳感器、深槽傳感器、小孔傳感器、極小孔傳感器、測量平臺、加長桿、側向轉接桿等附件
1.4 按鍵定義
* 啟動測量鍵。用于啟動儀器測量。
* 電源開關鍵。日常使用的開關鍵，它不關閉電池，保留存儲信息。若長期不使用儀器，請關閉儀器側后方的電池開關。
* 上箭頭/參數鍵。在主界面下，按下該鍵進入參數顯示界面，按回車鍵退出。
* 下箭頭/存儲鍵。在主界面下，按下該鍵進入存儲記錄界面。
* 左箭頭/圖形鍵。在主界面下，按下該鍵進入圖形顯示界面。
* 右箭頭/打印鍵。在主界面下，按下該鍵開始啟動打印機打印全部測量結果。
* 設置/菜單鍵。在主界面下，按下該鍵使主界面進入測量條件
* 設置狀態。 長按該鍵約3秒鐘進入主菜單界面。
* 回車確認鍵。在所有界面中，用于確認設置修改結果或退出該界面。
箭頭按鍵使用的特別說明：
對上下左右四個箭頭功能的總體定義原則是：在需要設置修改的所有界面中統一規定，上下箭頭用于切換選擇項目，左右箭頭用于調整設定的具體數字和數值，即在進入菜單、測量條件修改及圖形顯示界面后才起作用，在主界面下不起作用。在主界面下，這些箭頭按鍵僅執行上面的字符所表示的功能。
|
